滤波

• 本节贡献者: 何星辰、田冬冬

• 最近更新日期: 2025-12-22

• 预计花费时间: 10 分钟

---

在地震学中，滤波是一种信号处理技术，目的是从原始信号中选择性地保留或移除特定频率范围的成分。因为地震记录中不仅包含我们感兴趣的地震波信号，还混杂着各种噪声。

我们以前一节使用的 2022 年 9 月 22 日墨西哥 Mw 6.8 地震在 ANMO 台站的波形为例。

from obspy import UTCDateTime
from obspy.clients.fdsn import Client
import matplotlib.pyplot as plt

client = Client("IRIS")

# 下载 2022 年墨西哥 Mw 6.8 级地震在 ANMO 台站的波形数据(选择 400–700 s 时间窗)
origin_time = UTCDateTime("2022-09-22T06:18:00")
starttime = origin_time + 400
endtime = origin_time + 700
st = client.get_waveforms(
    network="IU",
    station="ANMO",
    location="00",
    channel="BHZ",
    starttime=starttime,
    endtime=endtime,
)

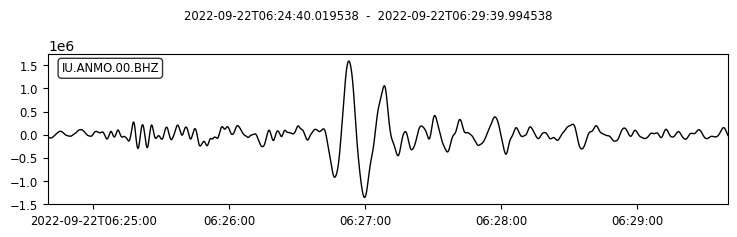

st.plot();

进行滤波处理之前，通常先进行去均值、去线性趋势和尖灭操作。

tr = st[0]

# 去均值 + 去趋势 + 尖灭
tr.detrend("demean")
tr.detrend("linear")
tr.taper(max_percentage=0.1, type="hann")

tr_origin = tr.copy()   # 备份原始波形

滤波可以使用 ObsPy 的 obspy.core.trace.Trace.filter()函数实现。由于远震数据中体波频段位于 0.03 Hz - 2.0 Hz ，所以我们将带通频率段设置为0.05 Hz -2.0 Hz。

#滤波
tr.filter("bandpass", freqmin=0.05, freqmax=2.0)

IU.ANMO.00.BHZ | 2022-09-22T06:24:40.019538Z - 2022-09-22T06:29:39.994538Z | 40.0 Hz, 12000 samples

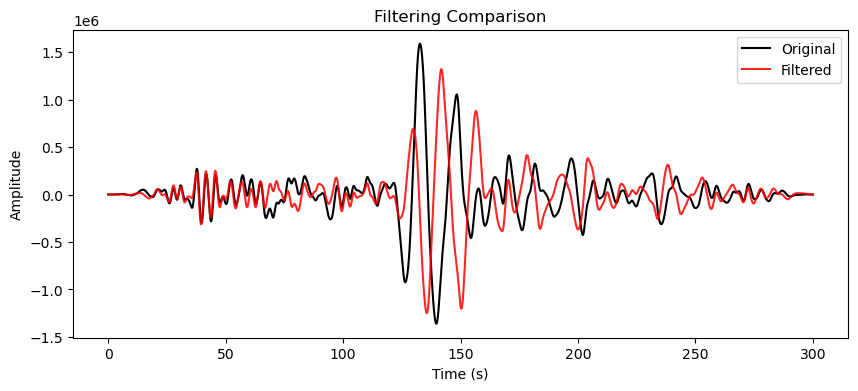

滤波后的波形有效去除了低频漂移和高频抖动，将信号能量集中在目标的 0.05 Hz – 2.0 Hz频带内，提升了信噪比。

plt.figure(figsize = (10, 4))
plt.plot(tr_origin.times(), tr_origin.data, 'k-', label='Original')
plt.plot(tr.times(), tr.data, 'r-', label='Filtered', alpha=0.85)
plt.xlabel('Time (s)')
plt.ylabel('Amplitude')
plt.title('Filtering Comparison')
plt.legend()
plt.show()
